- Integral suction diffuser cast in volute inlet
- All bolts “non-metric”
- Pump feet drilled and tapped
- Class 125 ANSI standard flanges

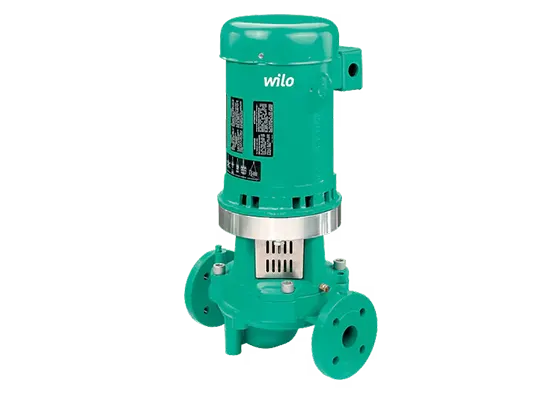

CronoLine-IL
In-line pump
Design
Single stage inline, flanged, long coupled, mechanical sealed dry rotor pump
Application
Hot Water Heating systems
Closed Cooling Circuits
Air Conditioning
Industrial Circulation
Solar
Geothermal

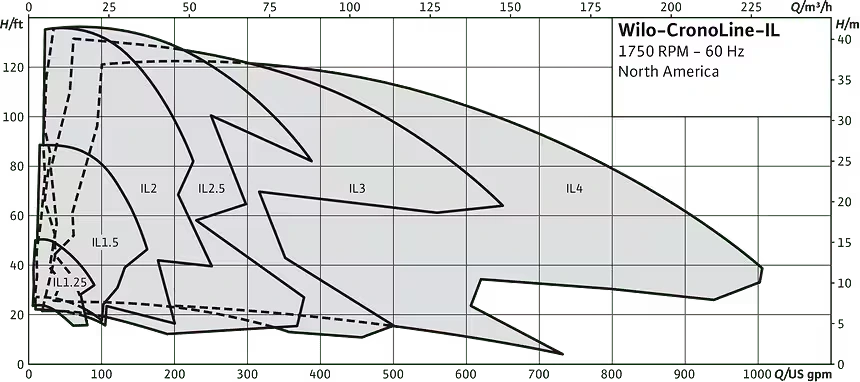

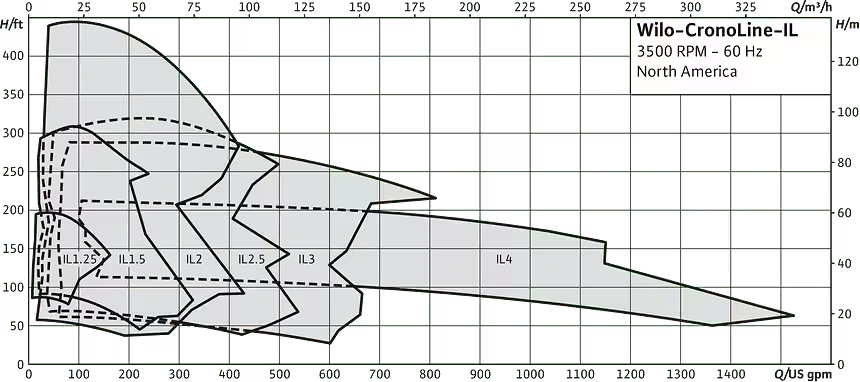

Max. Flow: 1450 GPM
Max. Head: 440 feet
Equipment/function
- Inline bronze fitted (std) or optional all iron pump
- Coupled to motor via split coupling
- Standard NEMA frame Baldor motor
Type key
| Model: | IL 1.25 40/70-4 |
| IL | Inline pump |
| 1.25 | Flange Size |
| 40 | Max. Head |
| 70 | Max. GPM |
| 4 | Motor Poles |
Technical data
- TEFC motors standard (ODP available)
- Fluid Temp Range: -5°F to 285°F (-20°C to140°C)
- Max Amb Temp: 104°F (40 °C)
- Electrical Connections: 1~115v, 230v3~208-230v, 460v, 575v
Materials
- Cast Iron, Cataphoresis Coated Volute
- Trimmable Bronze Impeller
- Stainless Steel Stub Shaft
Construction
- Single stage low pressure centrifugal, inline design with mechanical seal
- Baldor NEMA standard motors
Scope of delivery
- Pump and motor (optionally pump end only)
- Installation and operating instructions
Installation and operating instructions
Wilo-CronoLine-IL IOM
Article Number: 2069148
Issue date: 2024-06
Edition: 03
Language: en, es, fr
General overview
Wilo IL Engineering Specification
Article Number:
Issue date:
Edition:
Language: en
Data sheet
Wilo-IL 3-220 - 3-290 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 4-115 - 4-175 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 4-210 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en

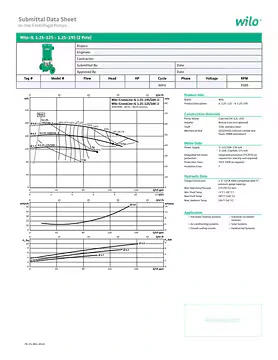

Wilo-IL 1.25-125 - 1.25-195 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 1.5-90 - 1.5-200 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 1.5-130 - 1.5-310 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en

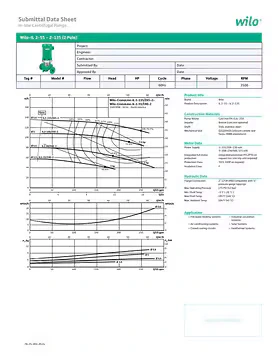

Wilo-IL 2-55 - 2-135 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 2-130_320-2 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 2-200 - 2-280 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 2-340 - 2-440 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 2.5-65 - 2.5-110 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 2.5-90 - 2.5-190 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 2.5-275 - 2.5-320 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en
Wilo-IL 3-60 - 3-120 (2 Pole) Submittal
Article Number:
Issue date:
Edition:
Language: en

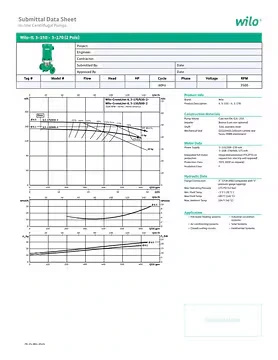

Wilo-IL 3-150 - 3-170 (2 Pole) Submittal
